一、用途
本儀器主要測量紙和紙板、紙漿和化纖用漿、棉花和化纖、紡織品、塑料、陶瓷、塘瓷、淀粉、食鹽、白水泥、瓷土、滑石粉等各種物體的白度。還可以測量薄頁材料的不透明度等光學性能。
1、測定試樣的藍光漫反射因數（R457），稱為“藍光白度”或“ISO白度”（ISO Brightness）。
2、分析試樣材料是否含有熒光增白劑，并可測定熒光發射產生的熒光白度，即增白度。
3、測定試樣的亮度刺激值Y10，即綠色光漫反射因數Ry。
4、測定試樣的不透明度、透明度、光散射系數和光吸收系數。
5、測定紙和紙板的油墨吸收值。
二、執行標準
本儀器執行以下標準：
GB7933：紙漿、紙及紙板漫反射因數測定法（d/o法）；
GB7974：紙及紙板白度測定法（d/o法）；
ISO 2470：紙和紙板藍光漫反射因數測定方法（ISO白度）；
GB 8940.2：紙漿白度測定法。
GB 1840：工業薯類淀粉測定方法。
GB 2913：塑料白度試驗方法。
GB 13025.2：制鹽工業通用試驗方法，白度的測定。
GB 1543：紙的不透明度測定法。
ISO 2471：紙和紙板不透明度測定法。
GB10339：紙和紙漿的光散射系數和光吸收系數測定法。
GB/T5950：建筑材料與非金屬礦產品白度測量方法。
紡織行業標準：化學纖維用漿白度測定方法。
有關計算公式：
不透明度：
式中：——黑背襯一張試樣，漫反射因數Ry測定值
——多層試樣（不透明）Ry測定值
透明度：
式中：R84——以Ry=84白板為背襯，一層試樣Ry測定值
光散射系數S，光吸收系數A
，（）
，（）
式中：g——試樣定量（）
油墨吸收值：
式中：R——涂油墨之前試樣Ry測定值
R′——擦油墨后試樣Ry測定值（原試樣背襯）
c——油墨系數
三、主要技術特性
1、本儀器符合GB/T3978－《標準照明體和幾何條件》，模擬D65照明體照明。采用d/o照明觀測幾何條件，漫射球直徑150mm，測試孔直徑30mm，設有光吸收器，消除了試樣鏡面反射光的影響。 R457白度光學系統的光譜功率分布的峰值波長457nm，半高寬44 nm，Y10光學系統符合GB/T 3979－《物體色測量方法》。
2、測定并數字顯示白度，熒光（增白）白度，不透明度（%）等。
3、零點漂移：≤0.1
4、示值漂移：≤0.1
5、示值誤差：≤0.5
6、重復性誤差：≤0.1
7、鏡面反射誤差：≤0.1
8、試樣尺寸：測試平面不少于Φ30mm，試樣厚度不超過40mm
9、電源：交流170~264V，50Hz，0.2A
10、工作環境：溫度0～40℃，相對濕度不超過85%
11、尺寸和重量：長×寬×高=365×260×425 mm，11kg
四、儀器構造
儀器為光機電一體化結構。

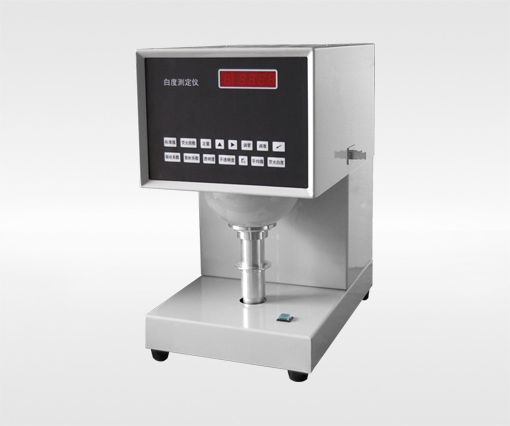

1、外觀圖：見附圖一
2、面板圖：見附圖二
第二章 操作方法
一、開機
1、儀器應安放在穩固的水平臺面上，防止震動，避免強光照射、灰塵和濺水。
2、電源插座接地端應可靠接地。
3、按下儀器后面的電源開關，預熱約2分鐘。
二、置數
儀器出廠時除“定量”值不確定外，已置入1號工作板R457標準值，Ry標準值，熒光因數U= 1.109 、熒光修正數FA= 0.150 用戶每次開機，如不需修改，可不必再進行置數，而直接進入第三步序——校準。
1、第一行顯示“定量設定”，第二行顯示定量值g＝xxxx.x,可通過“ ”，和“▲”鍵修改定量值。修改完成后按“↙”鍵保存修改并進入下一步。按其他鍵退出，不保存修改值。
2、第一行顯示“油墨系數設定”，第二行顯示油墨系數值c＝xxx.xx，可通過“ ”，和“▲”鍵修改油墨系數值。修改完成后按“↙”鍵。修改完成后按“↙”鍵保存修改并進入下一步。按其他鍵退出設定，不保存修改值。
3、第一行顯示“熒光因素設定”，第二行顯示熒光因素值u＝xx.xxx，可通過“ ”，和“▲”鍵修改熒光因數。修改完成后按“↙”鍵。修改完成后按“↙”鍵保存修改并進入下一步。按其他鍵退出設定，不保存修改值。
4、第一行顯示“熒光白度修正”，第二行顯示熒光白度修正值FA＝xx.xxx，可通過“ ”，和“▲”鍵修改熒光白度修正值。修改完成后按“↙”鍵。修改完成后按“↙”鍵保存修改并進入下一步。按其他鍵退出設定，不保存修改值。
5、第一行顯示“語言設定”，第二行顯示當前語言，可通過“▲”鍵修改當前語言（中文或英語。修改完成后按“↙”鍵。修改完成后按“↙”鍵保存修改并退出設定。按其他鍵退出設定，不保存修改值。
三、校準
1．R457校準
①推進大小拉板到底。
②調零
試樣托上放黑筒，按“調零”鍵，顯示“R457調零，請放黑筒”，“↙”鍵，顯示“請稍等，正在調零…”，幾秒鐘后顯示“R457調零完畢”，取下黑筒。
③校準
試樣托上放1號工作板，按“校準”鍵，顯示“校準：請放標準板，R457=xxx.xx”（可通過“ ”，和“▲”修改標準值”）、“↙”鍵，顯示“請稍等，正在校準…”，幾秒鐘后顯示“R457校準完畢”，取下1號工作板。
④調熒光
如被測試樣不含熒光增白劑，本步序可省略。
試樣托上放3號工作板，按“測定鍵”，顯示“R457＝xxx.xx”。
a) 若顯示值與3號工作板標準值相等（以相差不超過0.3為好），則熒光已校準，取下3號工作板。
b) 若顯示值小于3號工作板標準值，則順時針方向轉動大拉板旁的熒光調節螺釘，同時將大拉板再向里推進到底，按“測定鍵”，直到顯示值等于3號工作板標準值，取下3號工作板。重復上述調零、校準、調熒光步序。
c) 若顯示值大于3號工作板標準值，則逆時針方向轉動大拉板旁的熒光調節螺釘，按“測定鍵”，直到顯示值等于3號工作板標準值，取下3號工作板。重復上述調零、校準、調熒光步序。
2．Ry校準
如不測定試樣的綠色光漫反射因數Ry、不透明度、透明度、光吸收系數和光散射系數、油墨吸收值等參數，本步序可省略。
①拉出小拉板到底，大拉板仍推進到底。
②調零
試樣托上放黑筒，按“調零”鍵，顯示“Ry調零，請放黑筒”，按“↙”鍵，顯示“請稍等，正在調零…”，幾秒鐘后顯示“Ry調零完畢”，取下黑筒。
③校準
試樣托上放1號工作板，按“校準”鍵，顯示“校準：請放標準板，Ry=xxx.xx”（可通過“ ”，和“▲”修改標準值”）、“↙”鍵，顯示“請稍等，正在校準…”，幾秒鐘后顯示“Ry校準完畢”，取下1號工作板。
四、測量
1．藍光白度（R457）和熒光增白度（F）的測量
①推進大小拉板到底。
②試樣托上放被測試樣，按“測定鍵”，即顯示提示符R457和試樣的R457白度值。
③對含有熒光增白劑的試樣，在測定試樣的R457值后，接著拉出大拉板到底（小拉板仍推進到底），再按“熒光白度”鍵，即顯示提示符F和熒光增白度值（%）。
2．平均值測量
藍光白度（R457）、綠光漫反射因數（Ry）、光密度Dy和Dz、R0、R∞、R84及與油墨吸收值計算有關的RI等均可用“平均值”鍵獲得多次測量的算術平均值。
在進行平均值測量之前，應先按“平均值”鍵（提示符顯示Av），再進行同一參數的多次測量（測量次數最多20次），然后再按“平均值”鍵，即顯示該參數的平均值XX(Av)=xxx.xx。
3．綠光漫反射因數Ry（亮度刺激值Y10）的測量
①拉出小拉板到底，推進大拉板到底。
②試樣托上放置被測試樣，按“測定鍵”，即顯示提示符Ry和試樣的Ry值。
4．試樣的不透明度、光吸收系數、光散射系數的測量
① 拉出小拉板到底，推進大拉板到底。
② 以多層試樣（層數以不透明為宜），按“R∞”鍵，即顯示R∞數值（%）（可多次測量取平均值）。
③ 試樣托上放一層試樣，試樣下面再放黑筒作為背襯，按“R0 OP T”鍵，即顯示不透明度OP（%）、光散射系數值S（m2/kg）和光吸收系數值A（m2/kg）數值（可多次測量取平均值）。
5. 試樣的透明度測量
① 拉出小拉板到底，推進大拉板到底。
②以Ry =84±2的白板（自備）為背襯，放一層試樣，按“R84”鍵，即顯示R84數值（%）（可多次測量取平均值）。
③ 試樣托上放一層試樣，試樣下面再放黑筒作為背襯，按“R0 OP T”鍵，即顯示透明度T（%）（可多次測量取平均值）。
6. 油墨吸收值的測量
① 拉出小拉板到底，推進大拉板到底。
② 多層試樣（層數以不透明為宜），按“R∞”鍵，即顯示R∞數值（%）（可多次測量取平均值）。
③ 試樣涂油墨后，晾干，并在試樣下面襯原試樣（未涂油墨的試樣），按“Ri I”鍵，即顯示油墨吸收值I（可多次測量取平均值）。
7. 光密度測量
① DZ測量（鉛芯濃度）
a)推進大小拉板到底。
b)儀器附有專用試樣皿，將試樣放在樣皿正中，正方形四角正好內接在樣皿圓形窩中。樣皿放到試樣托上，樣皿外圈有彈性，保證被測試樣貼緊在測量孔中心；按“光密度”鍵就顯示出濃度值DZ（可多次測量取平均值）。
② Dy測量
a)推進大小拉板到底。
b)試樣放試樣托上，按“光密度”鍵，顯示Dy值（可多次測量取平均值）。
